Sensor de monóxido de carbono MQ-7 con salida analógica y digital

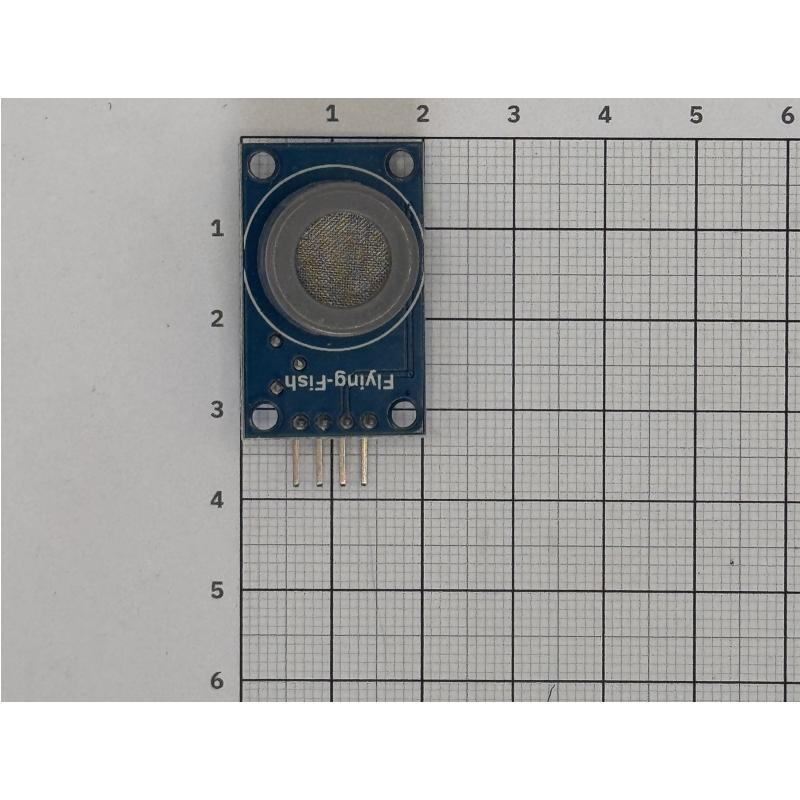

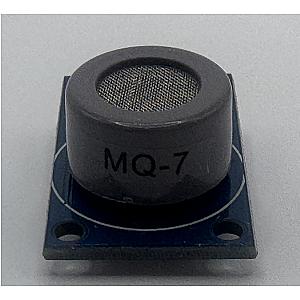

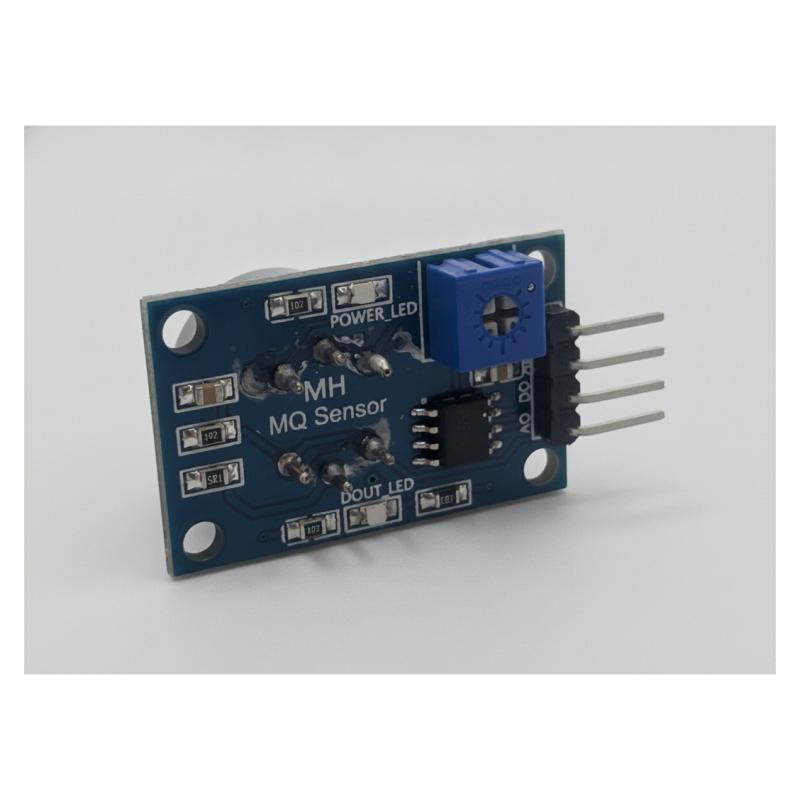

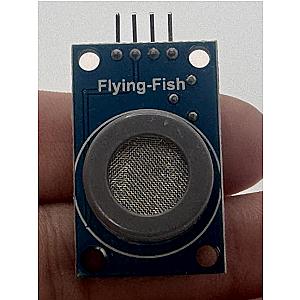

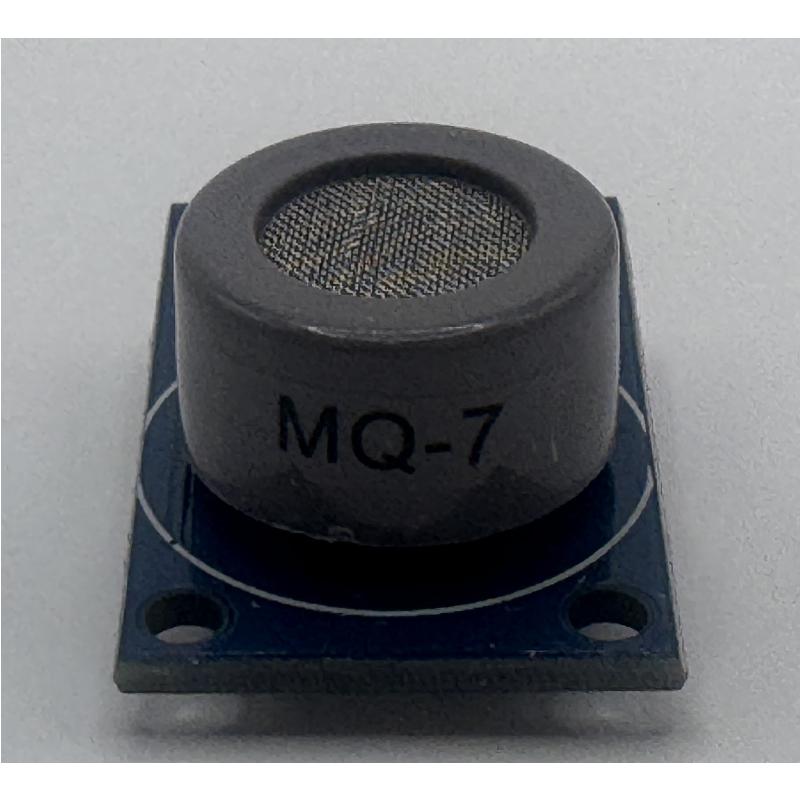

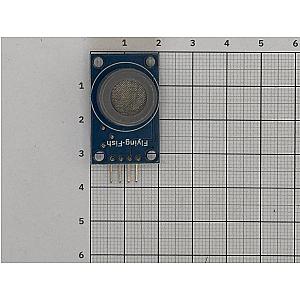

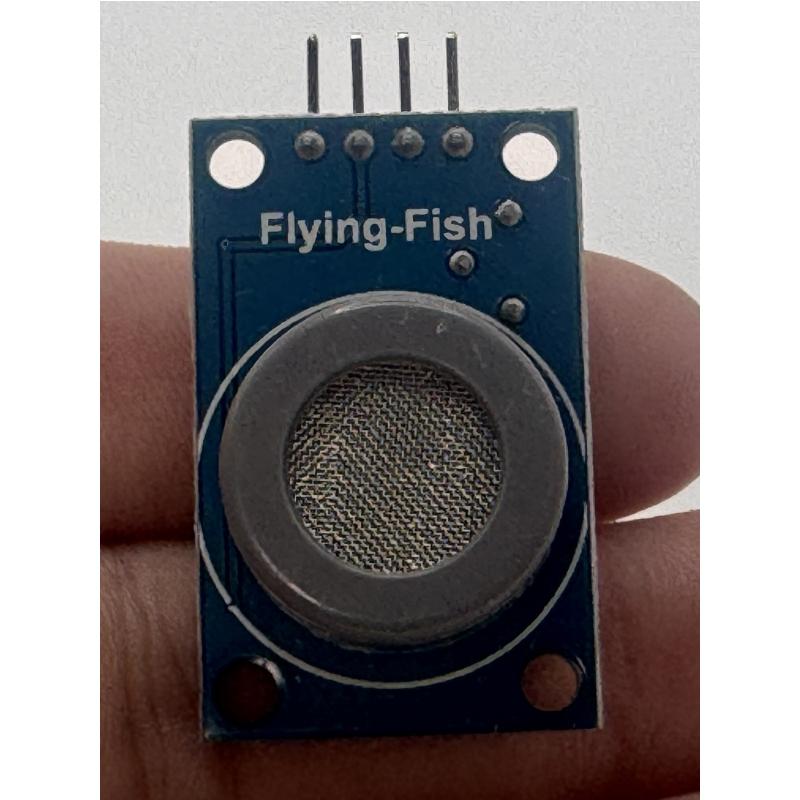

El MQ-7 detecta monóxido de carbono (CO), el gas que no se ve ni se huele y que sale de una combustión incompleta: un calefactor a gas o parafina mal ventilado, una estufa a leña, un motor encendido en un espacio cerrado. Viene montado en el módulo MH MQ Sensor, con dos salidas: la analógica (AO) entrega un voltaje que sube con la concentración de gas, y la digital (DO) se activa cuando se pasa el umbral que fijas con el potenciómetro de la placa. Trae LED de encendido y LED de alarma.

El sensor lleva un calefactor interno, así que necesita unos minutos encendido antes de dar lecturas estables, y la primera vez conviene dejarlo 24 horas conectado (el «quemado» inicial que pide el fabricante). La lectura analógica es relativa: sirve para comparar y detectar, no para medir ppm con precisión sin calibrarlo antes.

Aplicaciones

· Alarma de monóxido de carbono para una pieza con calefactor a gas o estufa

· Monitoreo de calidad del aire en garaje, taller o cocina

· Proyectos de aula sobre gases y sensores electroquímicos

Compatibilidad

Se alimenta con 5 V. La salida analógica llega hasta 5 V, así que en un Arduino UNO o Nano se lee directo en un pin analógico; en un ESP32 o ESP8266 hay que bajarla con un divisor de voltaje antes de entrar al ADC de 3,3 V. La salida digital es una señal de 5 V que se lee como un pin digital común.
