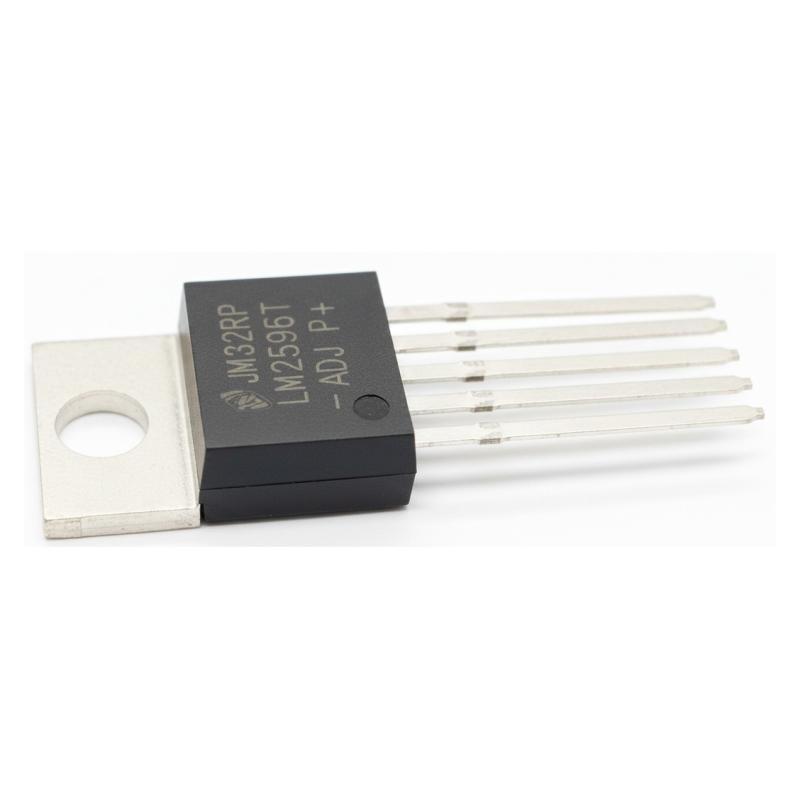

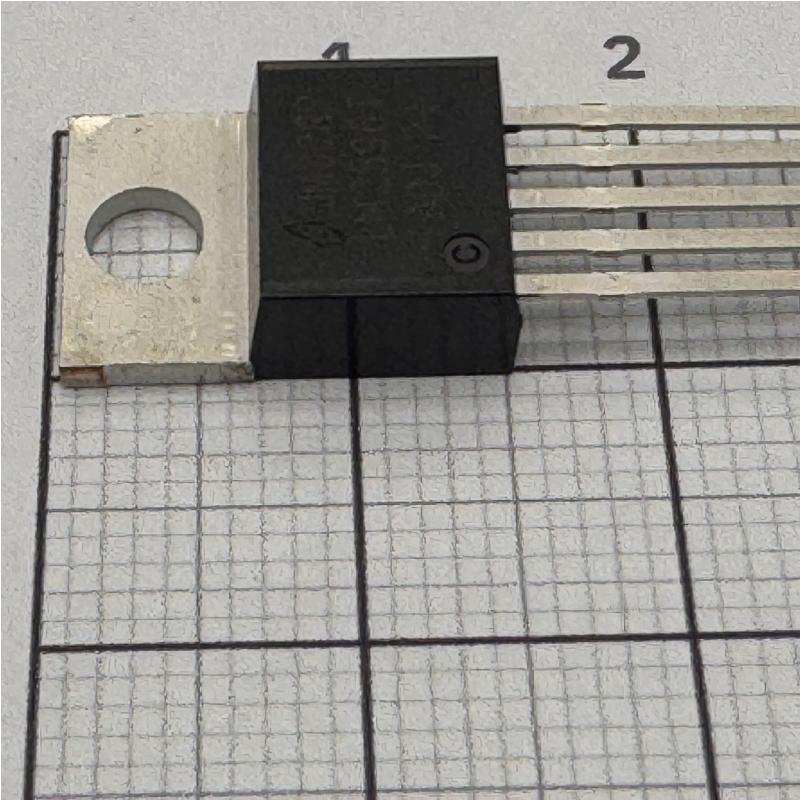

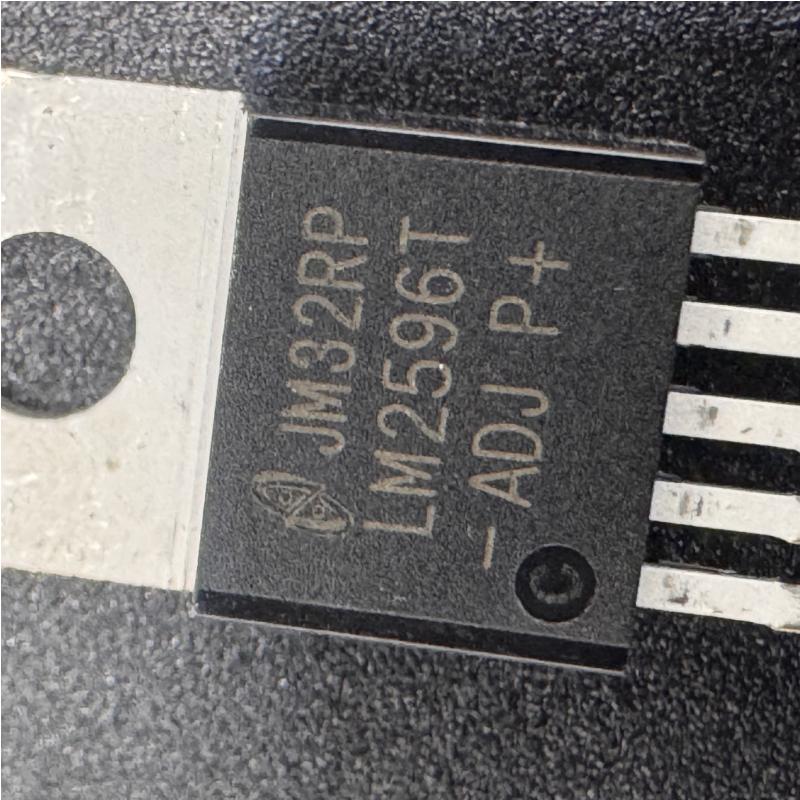

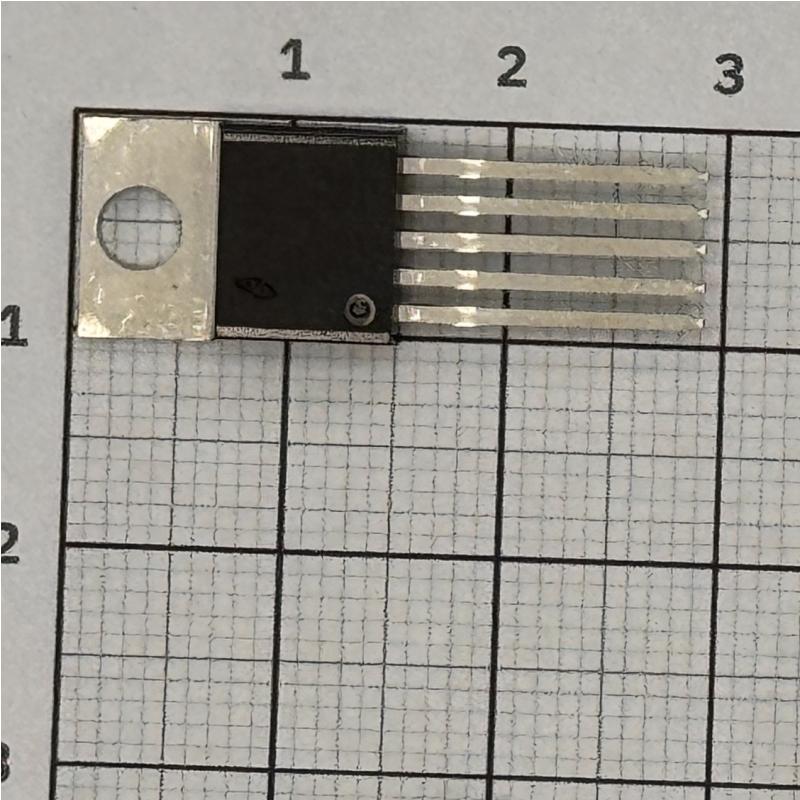

Regulador de voltaje LM2596T-ADJ ajustable 3 A (TO-220)

El LM2596T-ADJ es un regulador de voltaje conmutado (step-down o buck) de 3 A en encapsulado TO-220 de 5 pines. Con un puñado de componentes externos —bobina, diodo Schottky y un divisor resistivo— arma una fuente ajustable de 1,23 a 37 V a partir de una entrada de hasta 40 V, con mucho mejor rendimiento térmico que un regulador lineal: donde un LM317 necesita disipador grande, este entrega los mismos amperes apenas tibio.

Aplicaciones

Fuentes de banco ajustables, alimentar proyectos de 5 V o 3,3 V desde una batería de 12 o 24 V, reemplazo del clásico 7805 cuando la caída de voltaje lo hace hervir, y reparación de fuentes que ya traen este integrado.

En qué se diferencia del LM2576

Son la misma idea con distinta frecuencia de conmutación: el LM2596 trabaja a 150 kHz y el LM2576 a 52 kHz. Los 150 kHz permiten usar una bobina y condensadores más chicos para la misma corriente, así que el circuito terminado ocupa menos espacio; a cambio, el ruido de conmutación queda en una banda más alta. Para un armado nuevo el LM2596 suele ser la mejor elección; el LM2576 se sigue usando cuando hay que reemplazar el que ya trae una fuente.

Qué se necesita además

Es el circuito integrado solo, no un módulo armado: el datasheet trae el circuito de referencia con la bobina de 100 µH, el diodo Schottky y los condensadores. Si buscas la solución lista para conectar, mira el reductor LM2596 del catálogo, que trae este mismo chip en su versión de montaje superficial ya montado en una placa con el potenciómetro de ajuste.

Si lo que necesitas es alimentar un ESP32 o un ESP8266 desde 12 o 24 V, está la versión de salida fija en 3,3 V, el LM2596T-3.3: mismo chip y mismo encapsulado, sin divisor resistivo.
