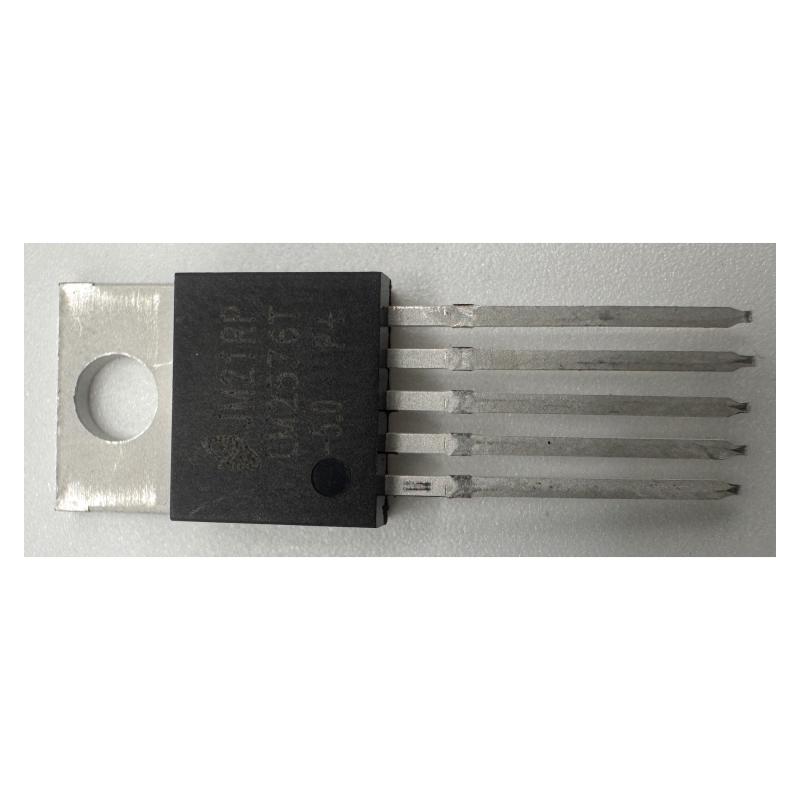

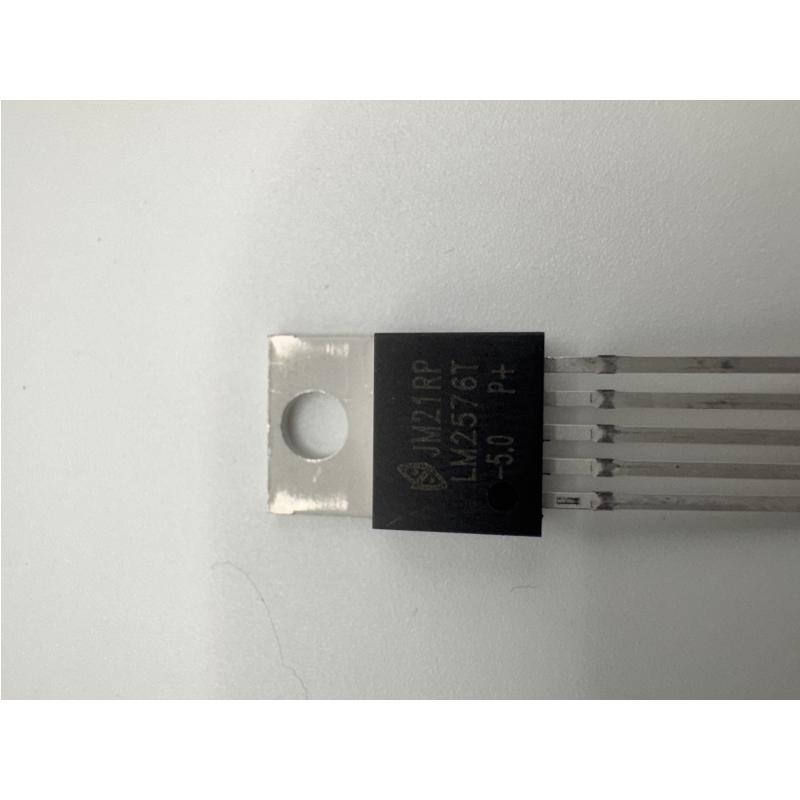

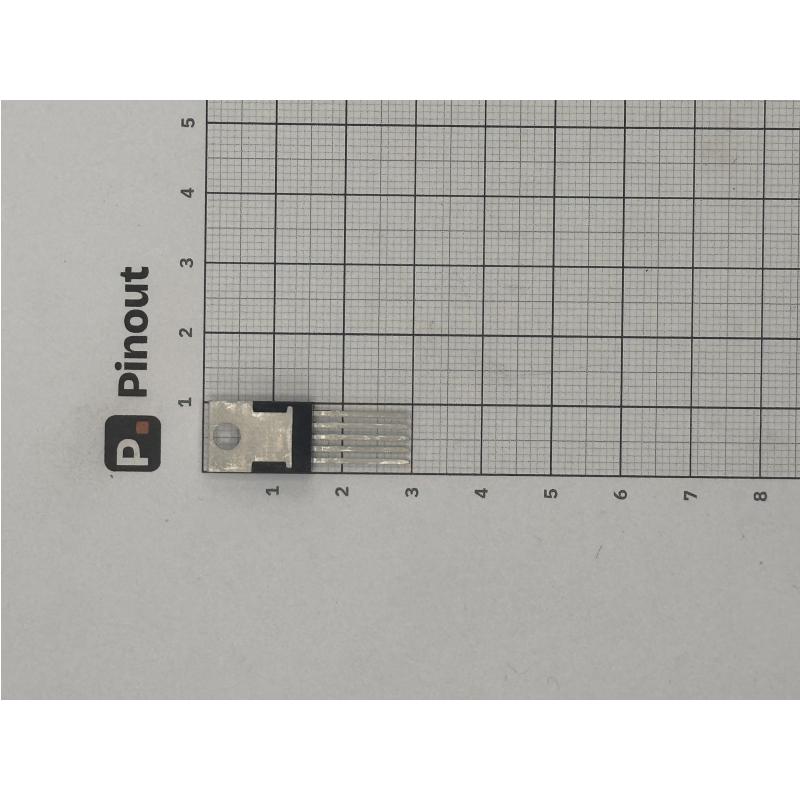

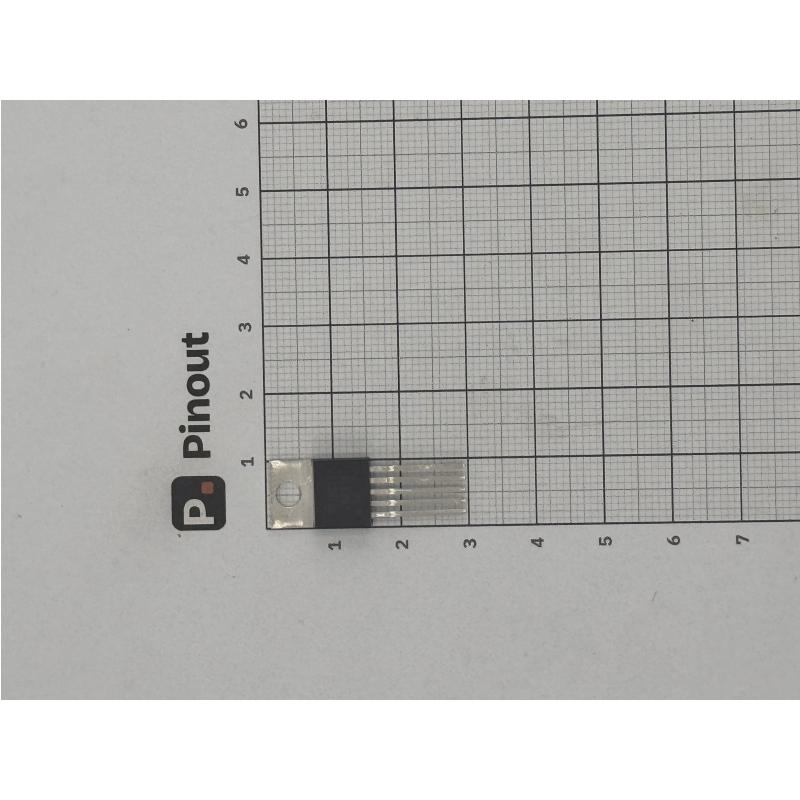

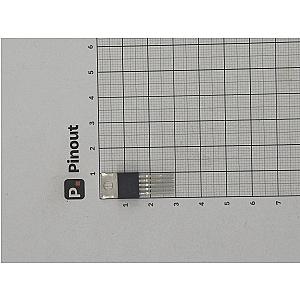

Regulador de voltaje LM2576-5.0 fijo 5 V 3 A (TO-220)

El LM2576-5.0 es un regulador de voltaje conmutado (step-down o buck) de 3 A en encapsulado TO-220 de 5 pines, con la salida fija en 5 V. Es el reemplazo directo del clásico 7805 cuando hay que bajar de 12 o 24 V —una batería de auto, una fuente de cámaras, un panel solar— sin el calor de un regulador lineal: un 7805 bajando de 24 a 5 V a medio amper disipa casi 10 W y necesita disipador grande; este entrega los 3 A apenas tibio.

Al ser de salida fija no necesita el divisor resistivo del ajustable: con la bobina de 100 µH, el diodo Schottky y dos condensadores del circuito de referencia queda armada la fuente.

Aplicaciones

· Alimentar Arduino, Raspberry Pi, tiras LED de 5 V y servos desde 12 o 24 V

· Reemplazar un 7805 que se calienta en una fuente de 12 V

· Reparación de fuentes y equipos que ya traen este integrado

Qué se necesita además

Es el circuito integrado solo, no un módulo armado: el datasheet trae el circuito de referencia con la bobina de 100 µH, el diodo Schottky y los condensadores. Si buscas la solución lista para conectar, mira el reductor LM2596 del catálogo. La versión ajustable de 1,23 a 37 V es el LM2576-ADJ.

Unidades sueltas de stock de taller; las patas pueden traer marcas de estaño.
