Interfaz I2C PCF8574 para pantalla LCD 1602 y 2004

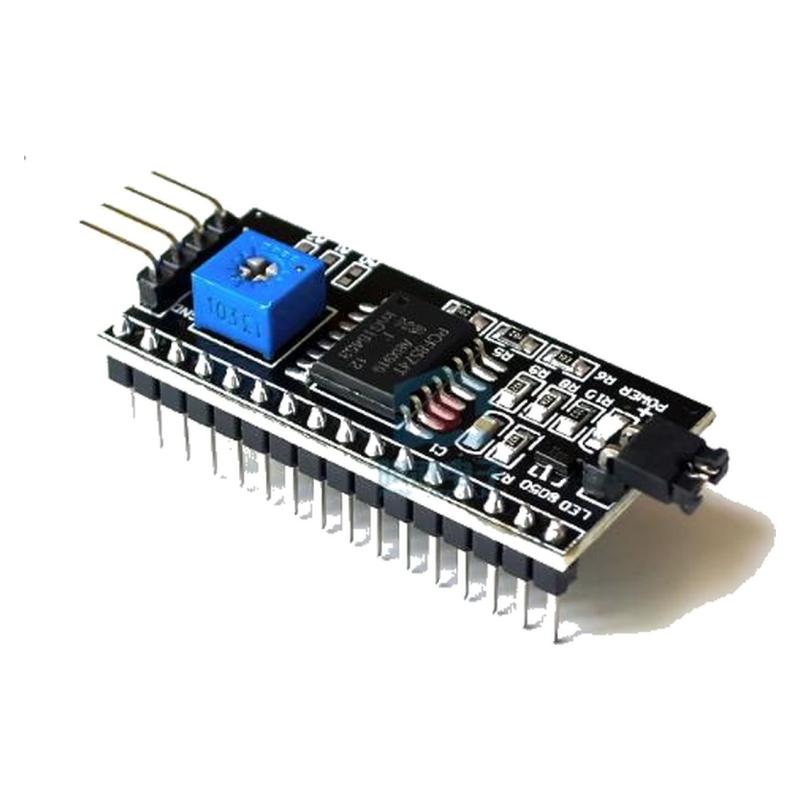

El módulo que convierte una pantalla LCD de caracteres en una pantalla de dos cables. Se suelda a la tira de 16 pines de una 1602 o una 2004, y desde ahí la pantalla se maneja por el bus I2C: cuatro conexiones en total —alimentación, tierra, SDA y SCL— en vez de los seis a doce pines que ocupa una LCD conectada directo. El potenciómetro azul de la placa es el ajuste de contraste.

Aplicaciones

· Liberar pines cuando el proyecto ya se quedó sin ellos

· Sumar una pantalla a un montaje que ya tiene otros módulos en el mismo bus I2C

· Actualizar una LCD antigua que estaba conectada en paralelo

Compatibilidad

Sirve para cualquier LCD de caracteres con controlador HD44780 y tira de 16 pines: 1602, 2004 y similares. Del lado del control se conecta al bus I2C de Arduino, ESP32, ESP8266 o Raspberry Pi. Sale de fábrica en la dirección 0x27, y los puentes A0, A1 y A2 la cambian si ya tienes otro módulo ocupando esa dirección.

Antes de comprar

Es solo el módulo adaptador: la pantalla LCD no viene incluida y se vende aparte. Si lo que buscas es la pantalla con el módulo ya soldado, esa es otra publicación.
